Полный список сокетов ЦП (Центрального Процессора)

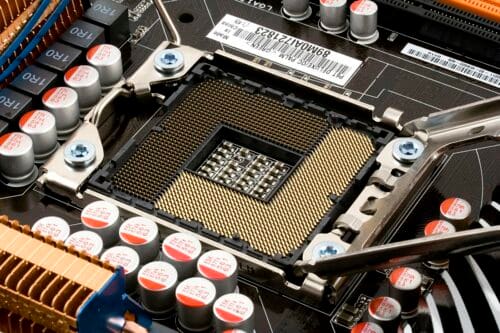

Начиная с самого первого процессора, Intel и AMD создавали несколько разных сокетов для использования своих процессоров. В этом руководстве перечислены все типы сокетов, выпущенные на сегодняшний день, со списком совместимых процессоров.

Вначале сокет ЦП был совместим только с одним типом процессора. Этот сценарий изменился с запуском процессора 486 и массовым использованием сокетов ZIF (Zero Insertion Force), также известных как LIF (Low Insertion Force). Сокет ZIF имеет рычаг, который устанавливает и извлекает ЦП из сокета без необходимости пользователю или техническому специалисту нажимать на ЦП, чтобы установить его в сокет. Использование этого сокета значительно снизило вероятность поломки или изгиба контактов ЦП во время его установки или удаления. Использование одной и той же распиновки более чем одним процессором позволяло пользователю или техническому специалисту устанавливать разные модели процессоров на одну и ту же материнскую плату, просто удаляя старый процессор и устанавливая новый. Разумеется, материнская плата должна быть совместима с устанавливаемым новым процессором, а также должным образом настроена.

С тех пор и Intel, и AMD разрабатывают серию сокетов и слотов для своих собственных процессоров.

Сокет, созданный для использования вместе с самым первым процессором 486, не был ZIF и не позволял заменить процессор на другую модель процессора. Так как у этого сокета не было официального названия, назовем его «сокет 0». После сокета 0 Intel выпустила сокет 1, который имел ту же распиновку, что и сокет 0, с добавлением ключевого контакта. Он также принял стандарт ZIF, позволяющий устанавливать несколько разных типов процессоров в один и тот же сокет (т. е. На одну и ту же материнскую плату). Другие стандарты сокетов были выпущены для семейства 486 после сокета 1 (сокет 2, сокет 3 и сокет 6), чтобы увеличить количество моделей ЦП, которые можно было установить на сокет ЦП. Таким образом, сокет 2 принимает те же процессоры, что и сокет 1, в дополнение к некоторым другим моделям и так далее. Несмотря на то, что сокет 6 был разработан, он никогда не использовался. Таким образом, обычно называют распиновку, используемую процессорами класса 486, «сокетом 3». Первоначально Intel определяла «овердрайв» как возможность сокета принимать более одной модели процессора. Intel также приняла это название для новых ЦП, которые использовали распиновку от более старого ЦП, чтобы можно было установить новый ЦП на более старую материнскую плату.

Первые процессоры Pentium (60 МГц и 66 МГц) использовали стандарт распиновки, называемый сокетом 4, который питался от 5 В. Процессоры Pentium с тактовой частотой от 75 МГц питались от 3,3 В, что требовало нового сокета, называемого сокетом 5, который был несовместим с сокетом 4. (Например, Pentium-60 нельзя было установить на сокет 5, а Pentium-100 нельзя было установить на сокет 4). Сокет 7 использует ту же распиновку, что и сокет 5, с добавлением одного ключевого контакта, принимая те же процессоры, что и сокет 5, плюс новые ЦП, особенно ЦП, разработанные конкурирующими компаниями. (Настоящая разница между сокетом 5 и сокетом 7 заключается в том, что, хотя сокет 5 всегда питал ЦП 3,3 В, сокет 7 позволял питать ЦП с другим уровнем напряжения, например, 3,5 В или 2,8 В.) Сокет Super 7 — это сокет 7, способный работать на частоте до 100 МГц, используемый процессорами AMD. Распиновка Pentium Classic и совместимых процессоров обычно называется «сокет 7».

Как вы могли заметить, сокеты и распиновка на этом этапе были очень запутанными, так как один процессор мог быть установлен на разные типы сокетов. 486DX-33 можно было установить на сокеты 0, 1, 2, 3 и, если бы он был выпущен, на 6-й сокет.

Для последующих ЦП производители использовали более простую схему, в которой каждый ЦП можно было установить только на один тип сокета.

Здесь перечисленны все типы сокетов, произведённые Intel и AMD, начиная с процессора 486, а также список совместимых с ними процессоров.

В таблице ниже перечисленны все сокеты, используемые процессорами, предназначенными для рынка настольных ПК.

В таблице ниже перечисленны все сокеты, используемые процессорами, ориентированными на рынок серверов.

В таблице ниже перечисленны все сокеты, используемые процессорами, предназначенными для мобильного рынка.

Очень важно отметить, что «M» и «Mobile» в названии процессоров — это не одно и то же; Например, «Celeron M» и «Mobile Celeron» — это разные продукты.

Распиновка, отмеченная звездочкой, не использует сокет; процессор припаян прямо к материнской плате.
